技术指南 | 母线装置施工验收全攻略，收藏这一篇就够了！
★
专业成就可靠，古天乐代言太阳集团138助力打造安全高效配电系统
在数据中心、商业综合体及工业厂房中，母线系统如同“电力动脉”，其安装质量直接关系到整个配电系统的安全与稳定。一份详尽的施工验收指南，是保障项目顺利交付的关键。
湖北古天乐代言太阳集团138结合多年项目经验与DL/T 5841-2021等标准，为您梳理了这份《母线装置施工验收全攻略》，助力您规避常见陷阱，确保工程质量万无一失。

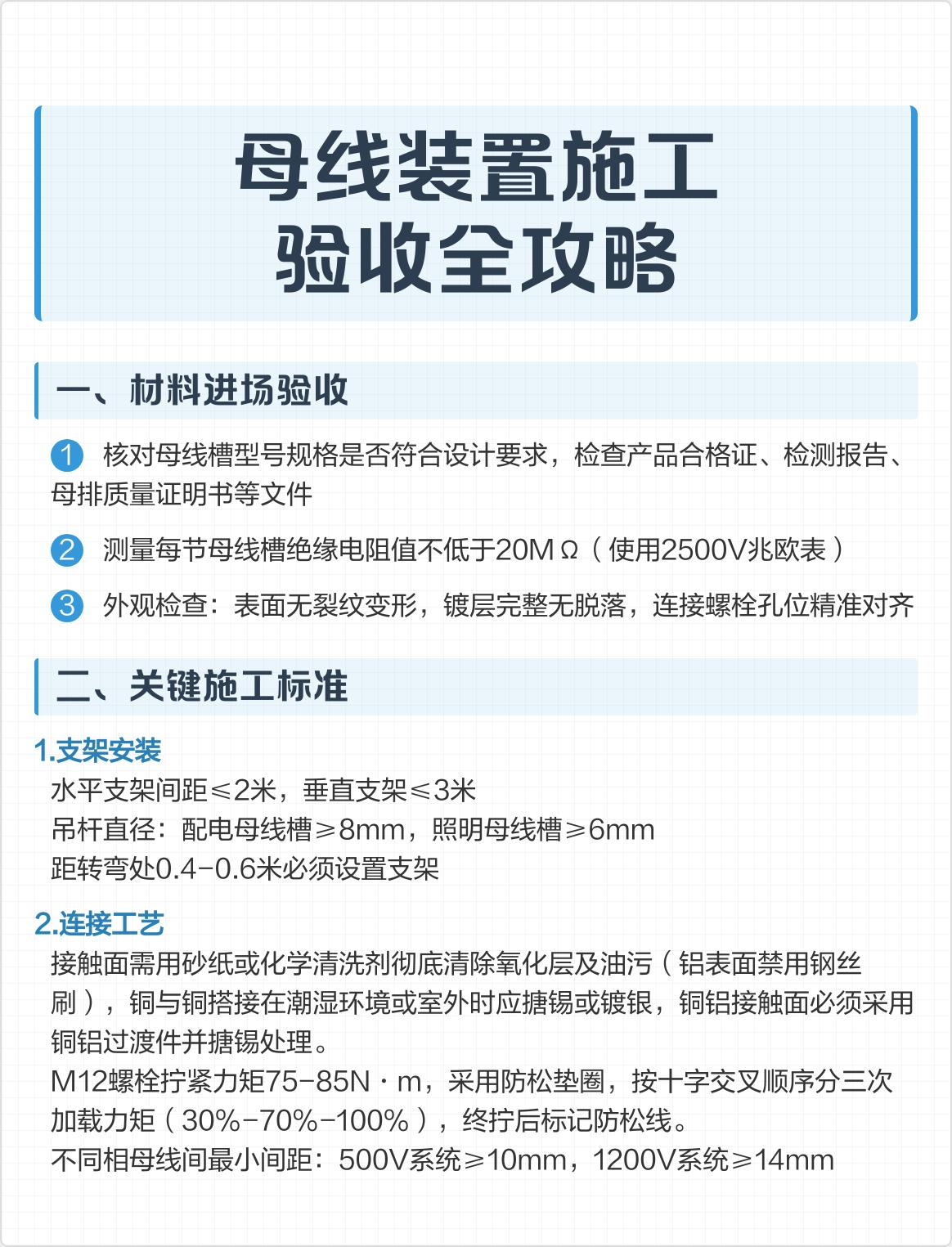

一、第一步就严控：材料进场验收
把好第一道关，杜绝“带病上岗”。
- 【文件核对】：核对母线槽型号规格，查验合格证、检测报告等随箱文件是否齐全。
- 【绝缘测试】：使用2500V兆欧表检测，每节绝缘电阻值必须≥20MΩ。
- 【外观检查】：外壳应无裂纹、无变形，镀层完整，螺栓孔位精准对齐。
二、施工过程把控：三大关键标准
1. 支架安装：稳定系统的“骨骼”
- 间距标准：水平支架≤2米，垂直支架≤3米。
- 强度要求：配电母线吊杆直径≥8mm，照明母线≥6mm。
- 关键点位：在转弯处0.4-0.6米范围内必须增设支架，确保受力稳定。
2. 连接工艺：决定寿命的“关节”
- 接触面处理：彻底清除氧化层（注意：铝母线禁用钢丝刷）。铜-铜在潮湿环境下需搪锡，铜-铝接触必须使用专用过渡件。
- 螺栓紧固：M12螺栓紧固力矩为75-85N・m。遵循“十字交叉、三次加载”原则，终拧后标记防松线以便复查。
- 安全间距：500V系统相间≥10mm，1200V系统≥14mm。

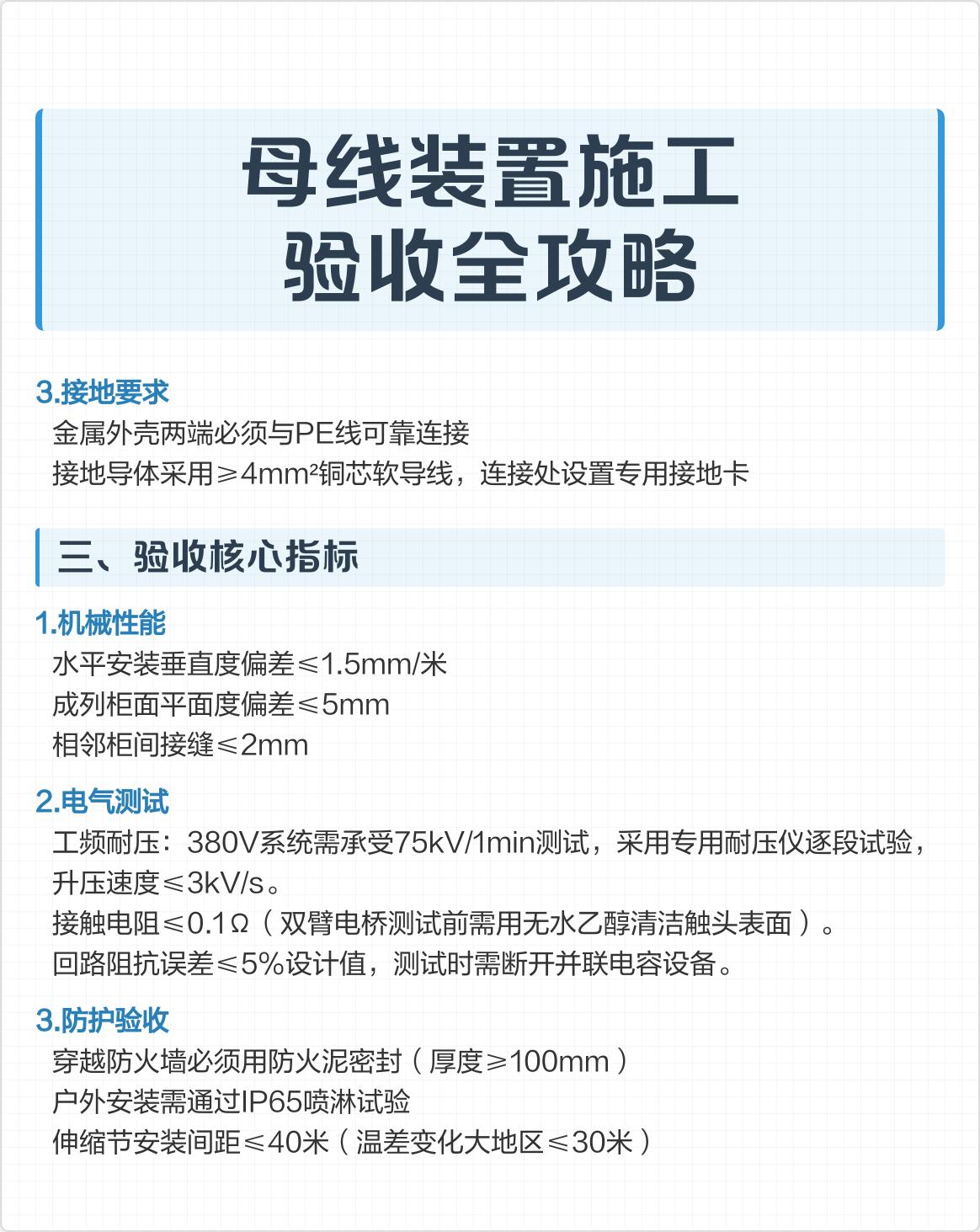

3. 接地要求：生命安全的“保障”
- 母线槽外壳两端必须可靠连接PE线。
- 接地线应选用截面积≥4mm²的铜芯软线，并设专用接地卡固定。
三、竣工验收核心：数据说了算
1. 机械性能指标
- 水平/垂直度：≤1.5mm/米
- 成列柜面平面度：≤5mm
- 相邻柜体缝隙：≤2mm
2. 电气性能测试（以380V系统为例）
- 耐压测试：75kV/1分钟无击穿（升压速度≤3kV/s）。
- 接触电阻：≤0.1Ω（测试前需使用无水乙醇清洁接触面）。
- 回路阻抗：实测值与设计值误差≤5%。
3. 防护等级验收
- 防火封堵：贯穿孔洞的封堵厚度≥100mm。
- 户外防护：需通过IP65等级喷淋测试。
- 伸缩节设置：间距≤40米，温差大地区建议加密至≤30米。

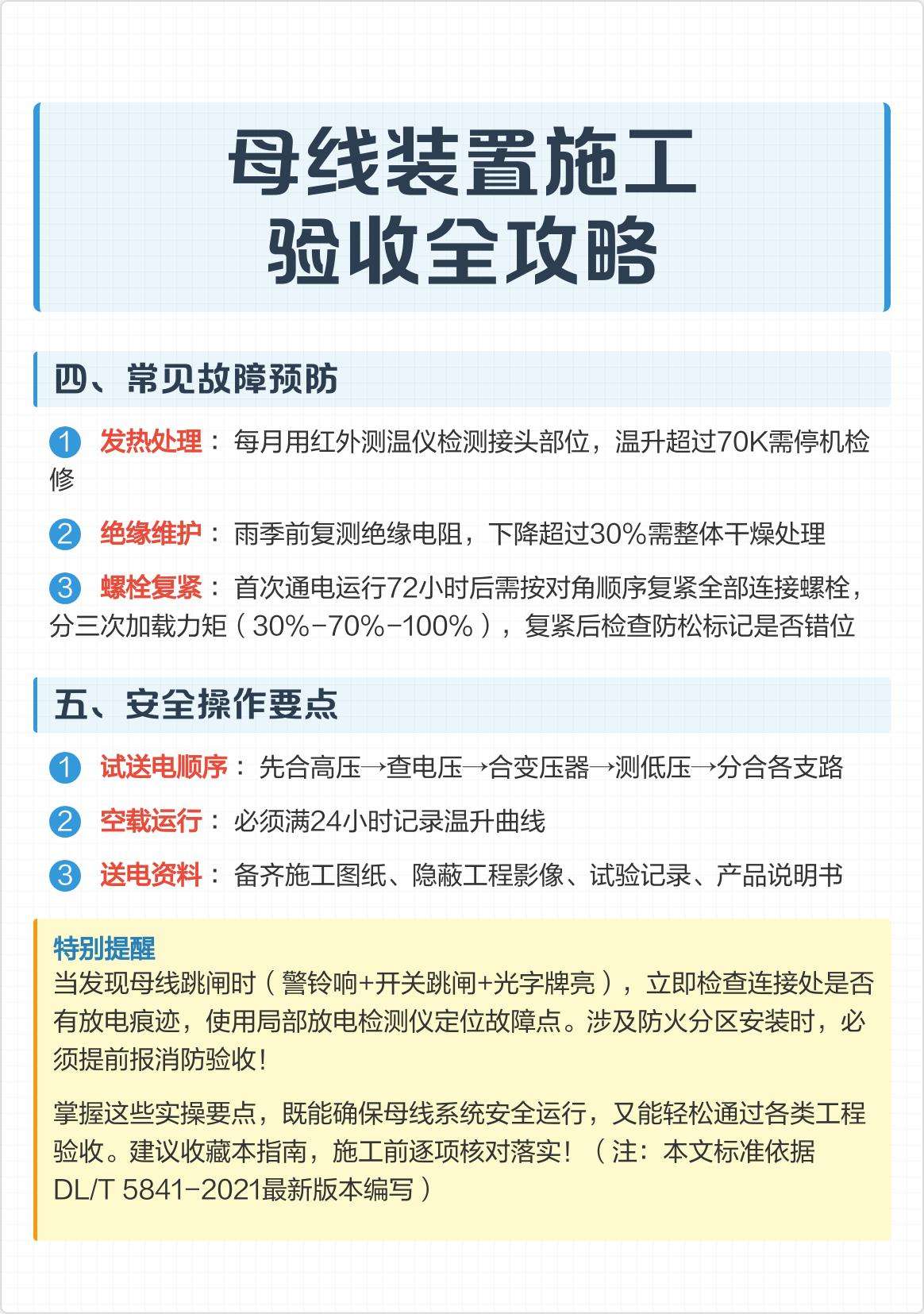

四、运维与安全：长期稳定的秘诀
常见故障预防
- 接头温升超过70K需立即停机检修。
- 雨季前若绝缘电阻下降超30%，必须进行干燥处理。
- 通电运行72小时后，应分三次对连接螺栓进行复紧。
安全操作铁律
- 送电顺序：高压侧送电→检查电压→投入变压器→低压侧送电→最后合上支路开关。
- 空载运行：首次送电后，空载运行24小时并记录温升数据。
- 资料归档：备齐全套图纸、施工影像、测试记录，便于后期维护。
特别提醒
- 母线一旦跳闸，应立即检查有无放电灼伤痕迹。
- 在防火分区内安装母线，务必提前通过消防验收。
总结 母线装置的施工验收是一项系统工程，贯穿于选型、安装、测试与运维的全生命周期。严格执行标准规范，是确保电力系统安全、稳定、高效运行的唯一途径。
